土工布顶破、刺破、宽条拉伸、梯形撕裂夹具

土工布顶破、刺破、宽条拉伸、梯形撕裂夹具产品介绍

在土工布的质量控制与性能评估中，顶破、刺破、宽条拉伸和梯形撕裂测试是至关重要的测试方法。为了保证测试的准确性与可靠性，选择合适的测试夹具与试验设备非常关键。本文将详细介绍这些土工布测试夹具的功能、适用范围以及相应的试验标准。

1. 土工布刺破试验夹具

产品概述：
土工布刺破试验夹具用于评估土工布在特定载荷下的穿刺强度。它通过施加集中负荷，模拟土工布在使用过程中可能遭遇的局部压力，测试其抗穿刺能力。

技术参数：

顶压杆直径：8mm

环形夹具内径：45mm

应用领域：
广泛应用于土工布在工程中承载荷载时的抗穿刺性能评估。

试验标准：

GB/T 19978土工布及其有关产品刺破强力的测定 geotextiles and geotextiles-related products— determination of the puncture resistance
ASTM D4833：土工布穿刺试验方法 standard test method for index puncture resistance of geotextiles, geomembranes, and related products

搭配试验机：
通常搭配电子万能试验机进行测试，确保负荷精确控制。

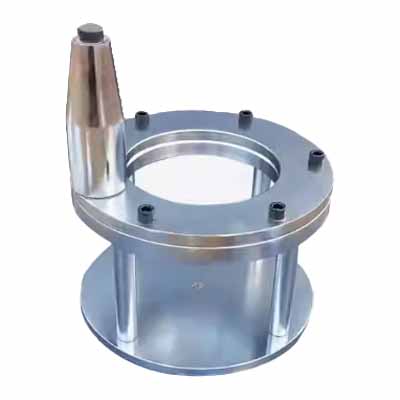

2. 土工布顶破试验夹具

产品概述：
刺破试验夹具用于测试土工布在压力下的刺穿性能。通过模拟尖锐物体刺入土工布的情形，评估其在实际使用中的防刺穿能力。

应用领域：
主要用于评估土工布在高压力环境下对尖锐物体的抗刺穿性能。

技术参数：

顶压杆直径：50mm

顶压杆高度：100mm

环形夹具内径：150mm

试验标准：

搭配试验机：
适用于电子万能试验机，可精确控制加载速率。

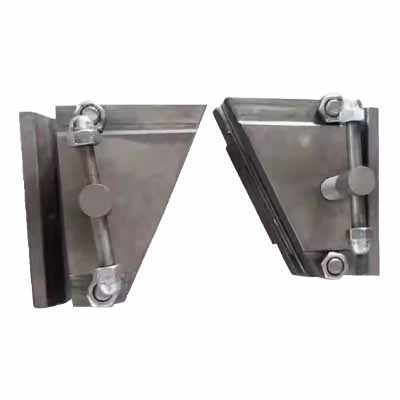

3. 土工布宽条拉伸试验夹具

产品概述：
宽条拉伸试验夹具用于测试土工布在拉伸力作用下的抗拉强度、延展性和应力-应变特性。通过拉伸土工布样品，评估其在实际使用过程中的拉伸性能。

技术参数：

试样尺寸：≤200mm

试样厚度：≤8mm

应用领域：
用于土工布的抗拉强度、延伸性和应力-应变性能评估。

· GB/T 15788土工布及其有关产品宽条拉伸试验 geotextiles and geotextile-related products – wide-width tensile test

搭配试验机：
推荐使用电子万能试验机，以确保精确的拉伸力控制和样品固定。

4. 土工布梯形撕裂试验夹具

产品概述：
梯形撕裂试验夹具用于测试土工布在外力作用下的撕裂强度。通过施加逐渐增加的拉力，模拟土工布在实际应用中可能遭遇的撕裂情况，评估其抗撕裂能力。

应用领域：
主要用于评估土工布在土建工程中的抗撕裂能力，尤其是在地质工程中的应用。

试验标准：

ASTM D4533：土工布梯形撕裂试验方法 standard test method for trapezoid tearing strength of geotextiles
GB/T 13763土工合成材料梯形法撕破强力的测定 geosynthetics – determination of trapezoid tearing force

搭配试验机：
通常与电子万能试验机搭配，具备高精度的力和位移控制。

如何选择合适的夹具与试验机

选择土工布测试夹具时，除了考虑夹具本身的功能，还需要根据试验标准和试验目的来匹配合适的试验机。常见的搭配选择包括：
