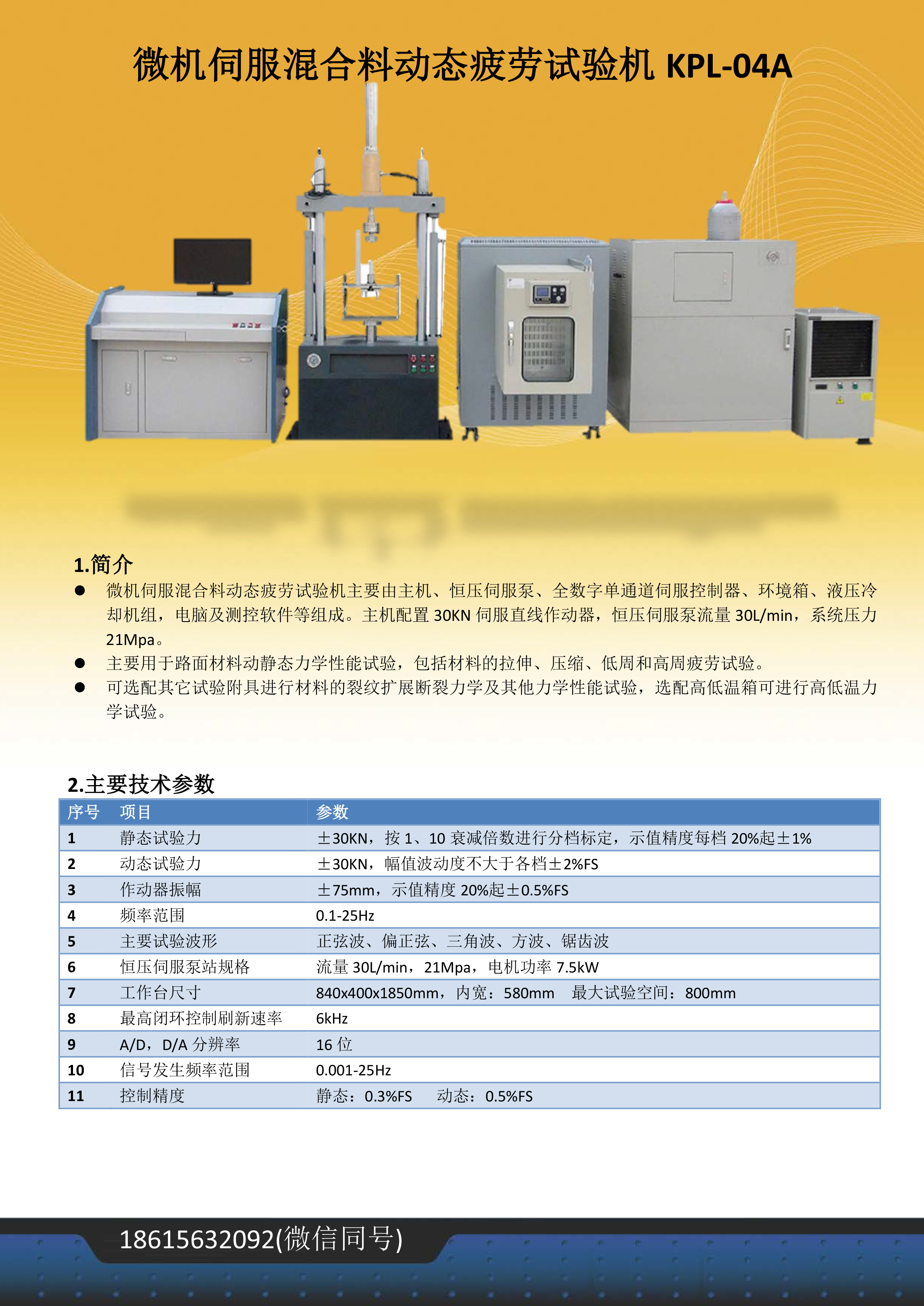

微机伺服混合料动态疲劳试验机KPL-04A

微机伺服混合料动态疲劳试验机KPL-04A

微机伺服混合料动态疲劳试验机KPL-04A


1.简介

l  微机伺服混合料动态疲劳试验机主要由主机、恒压伺服泵、全数字单通道伺服控制器、环境箱、液压冷却机组,电脑及测控软件等组成。主机配置30KN伺服直线作动器,恒压伺服泵流量30L/min,系统压力21Mpa

l  主要用于路面材料动静态力学性能试验,包括材料的拉伸、压缩、低周和高周疲劳试验。

l  可选配其它试验附具进行材料的裂纹扩展断裂力学及其他力学性能试验,选配高低温箱可进行高低温力学试验。

2.主要技术参数

序号

项目

参数

1

静态试验力

±30KN,按110衰减倍数进行分档标定,示值精度每档20%起±1%

2

动态试验力

±30KN,幅值波动度不大于各档±2%FS

3

作动器振幅

±75mm,示值精度20%起±0.5%FS

4

频率范围

0.1-25Hz

5

主要试验波形

正弦波、偏正弦、三角波、方波、锯齿波

6

恒压伺服泵站规格

流量30L/min21Mpa,电机功率7.5kW

7

工作台尺寸

840x400x1850mm,内宽:580mm  最大试验空间:800mm

8

最高闭环控制刷新速率

6kHz

9

A/DD/A分辨率

16

10

信号发生频率范围

0.001-25Hz

11

控制精度

静态:0.3%FS   动态:0.5%FS
