1.试验材料
塑料薄膜、薄片及其他类似的塑料材料
2.参考试验方法
GB/T 10004包装用塑料复合膜、袋干法复合、挤出复合
QB/T 1130 塑料直角撕裂性能试验方法
GB 1040 塑料拉伸性能试验方法
GB 2918 塑料试样状态调节和试验的标准环境
GB 6672 塑料薄膜和薄片厚度的测定 机械测量法
3.试验条件
温度:(23±2)℃
相对湿度:(50±10)%
4.试样

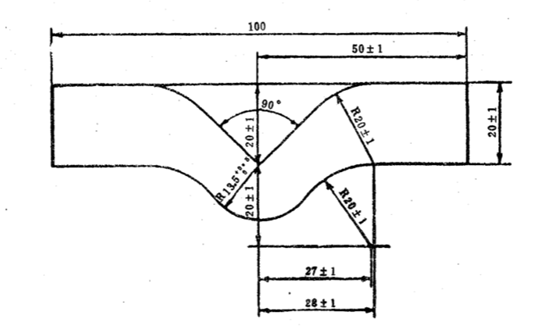

4.1 试样形状,如下图
4.2 试样数量
纵向试样:至少5个
横向试样:至少5个

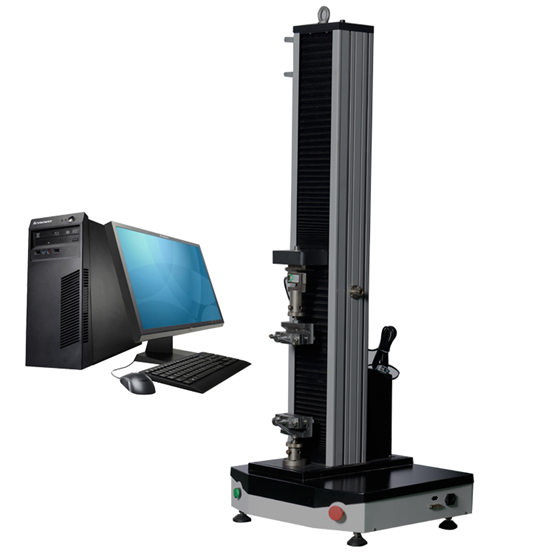

5.拉力试验机,如下图
拉力试验机技术参数
序号 | 项目 | 规格 |
1 | 最大试验力 | 100N,200N,500N,1000N,2000N,5000N |
2 | 试验力测量范围 | 0.4%-100%FS |
3 | 试验力测量准确度 | 优于示值±1% |
4 | 试验力分辨率 | 1/500000 |
5 | 横梁位移测量精度 | 分辨率高于0.0025mm |
6 | 变形测量精度 | ±0.5% |
7 | 试验速度范围 | 0.05-500mm/min,无级调速 |
8 | 速度控制精度 | ±1%(0.01-10mm/min); ±0.5%(10-500mm/min) |
9 | 恒力、恒变形、恒位移控制范围 | 设定值<10%FS时,设定值 的±1.0%以内 设定值≥10%FS时,设定值的±0.1%以内 |
10 | 变形速率控制精度 | 速率<0.05%FS时为±2.0%设定值内 速率≥0.05%FS时为±0.5%设定值内 |
11 | 有效试验空间 | 650mm |
12 | 工作环境 | 室温—35℃,相对湿度不超过80% |
13 | 整机电源 | 单相,220V±10%,50Hz |
14 | 主机尺寸 | 520x480x1550mm |
15 | 重量 | 80kg |
6.试验步骤
6.1 采用如下图的裁刀,裁切出纵向和横向试样至少5个
6.2 测量试样或叠合试样组直角口处的厚度作为试样厚度
6.3 打开拉力试验机及试验机软件,试运行试验机。
6.4 在试验软件里选择合适的试验方法,新建试验,输入试验时间、试验人、试样厚度、试样编号等

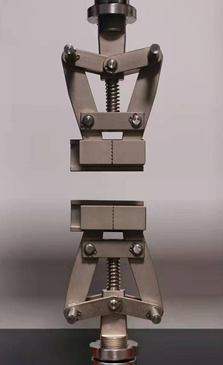

6.5 可采用如下图所示的拉伸夹具,将直角撕裂试样夹持牢固
6.6 设定好规定的试验速度,如200mm/min,点击试验软件时的开始试验,试验开始。试验过程中,试验软件自动显示试验力值、试验时间、位移、变形、试验曲线等
6.7 试样断裂,试验软件按要求计算试样的直角撕裂强度,并可连接打印机打印试验报告。
7.塑料膜、塑料袋的直有撕裂力要求
项目 | BOPP/ex PE-LD (普通级) | BOPP/dr PE-LD (普通级) | PA/dr CPP PET/dr CPP (水煮级) | PA/dr CPP PET/dr CPP (半高温蒸煮级) | PA/dr CPP PET/dr CPP (高温蒸煮级) | |
直角撕裂力(N) | 纵向、 横向 | 1.5 | 3.0 | 6.0 |
我公司生产的主要产品包括电子万能试验机,液压万能试验机,电子拉力试验机,液压拉力试验机,弯曲试验机,抗折试验机,冲击试验机,延伸率试验机,卧式拉力试验机,井盖压力试验机,球团压力试验机,钢铰线试验机,松弛试验机,弹簧试验机等,欢迎咨询
